WERKZEUGAUFNAHME
Erweitertes Magazin bevorratet bis 40 Werkzeuge
Im Zuge der Neuentwicklung der Werkzeugaufnahmen wurde bei Zorn auch das Werkzeugmagazin der microone deutlich erweitert.
Durch die Neuentwicklung der Werkzeugaufnahmen hatte sich die Anzahl der Werkzeuge im Standardmagazin reduziert. Die bisherigen zwölf Plätze für Werkzeuge reduzieren sich auf neun, weil die Werkzeughalter voluminöser sind und deshalb mehr Platz im Magazin beanspruchen.

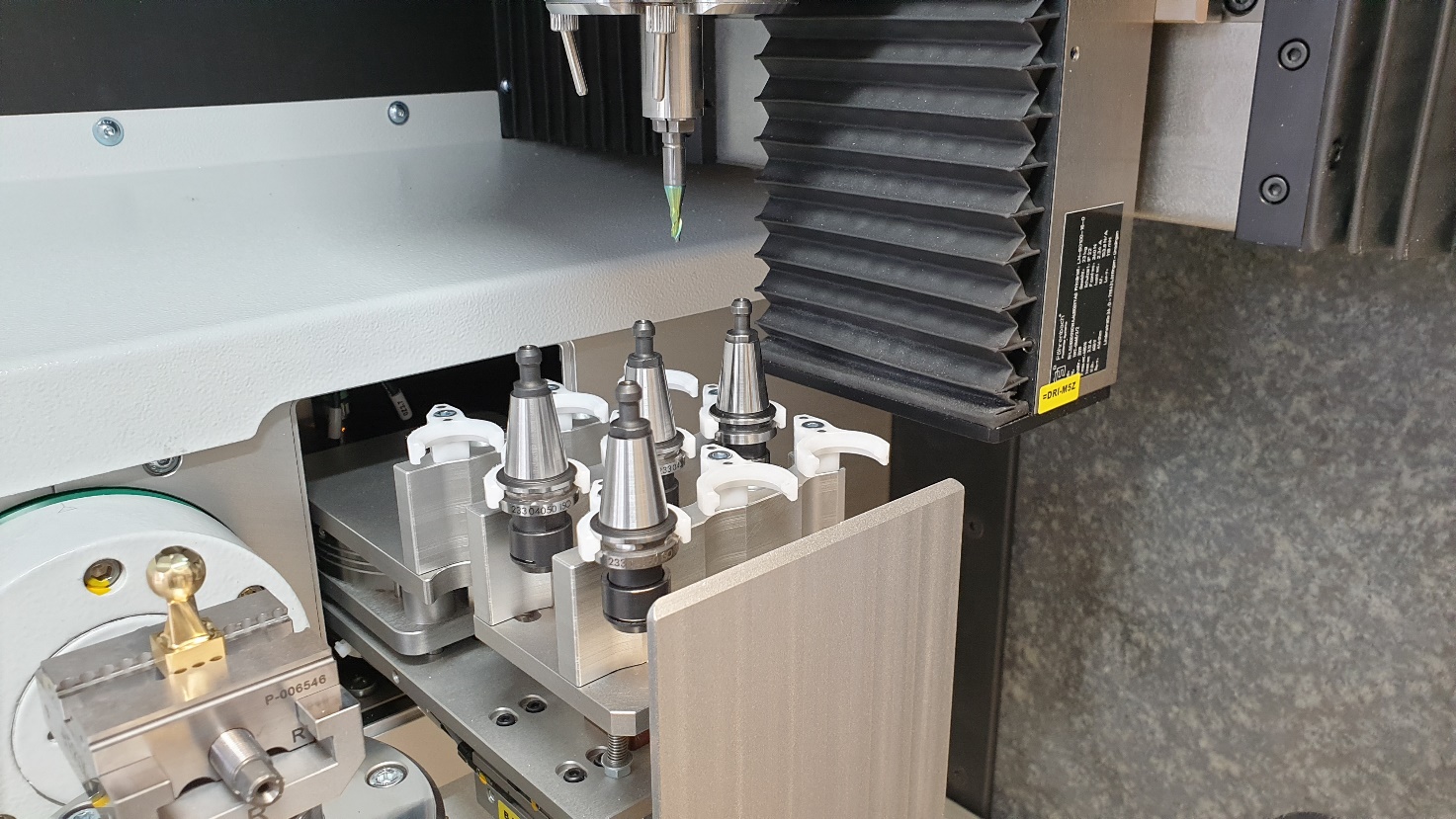

Bildquelle: ZORN Maschinenbau GmbH: Im Zuge der Neuentwicklung der Werkzeugaufnahmen wurde bei ZORN auch das Werkzeugmagazin der microone deutlich erweitert.
Kunden können heute zwischen einer Direktspannung der Werkzeuge und einer Steilkegelaufnahme mit Plananlage wählen. Hierbei reduziert sich lediglich die maximale Drehzahl von 75.000 auf 60.000 U/min.
Anwendungen in der Uhrenindustrie und der Medizintechnik erfordern es jedoch, mehr als 12, bzw. 9 Werkzeuge im Standardmagazin zu bevorraten. Für Fälle wie diese, gibt es einen erweiterten Werkzeugspeicher, der bis 40 Werkzeuge aufnehmen kann – ohne weiteren Bauraum in der Maschine zu belegen. Denn angedacht wurde die Möglichkeit eines Werkzeugspeichers schon von Anfang an bei der Konstruktion der microone. Jetzt befindet sich das Werkzeugmagazin an dem bislang für ihn freigehaltenen Platz hinter einer Maschinentür zusammen mit einem kleinen Schaltschrank für die Steuerung des Werkzeugmagazins. Dieses neue Werkzeugmagazin ist bis Ende Q1/2021 verfügbar.
