KOMPLEXE KLEINTEILE
präzise bearbeiten

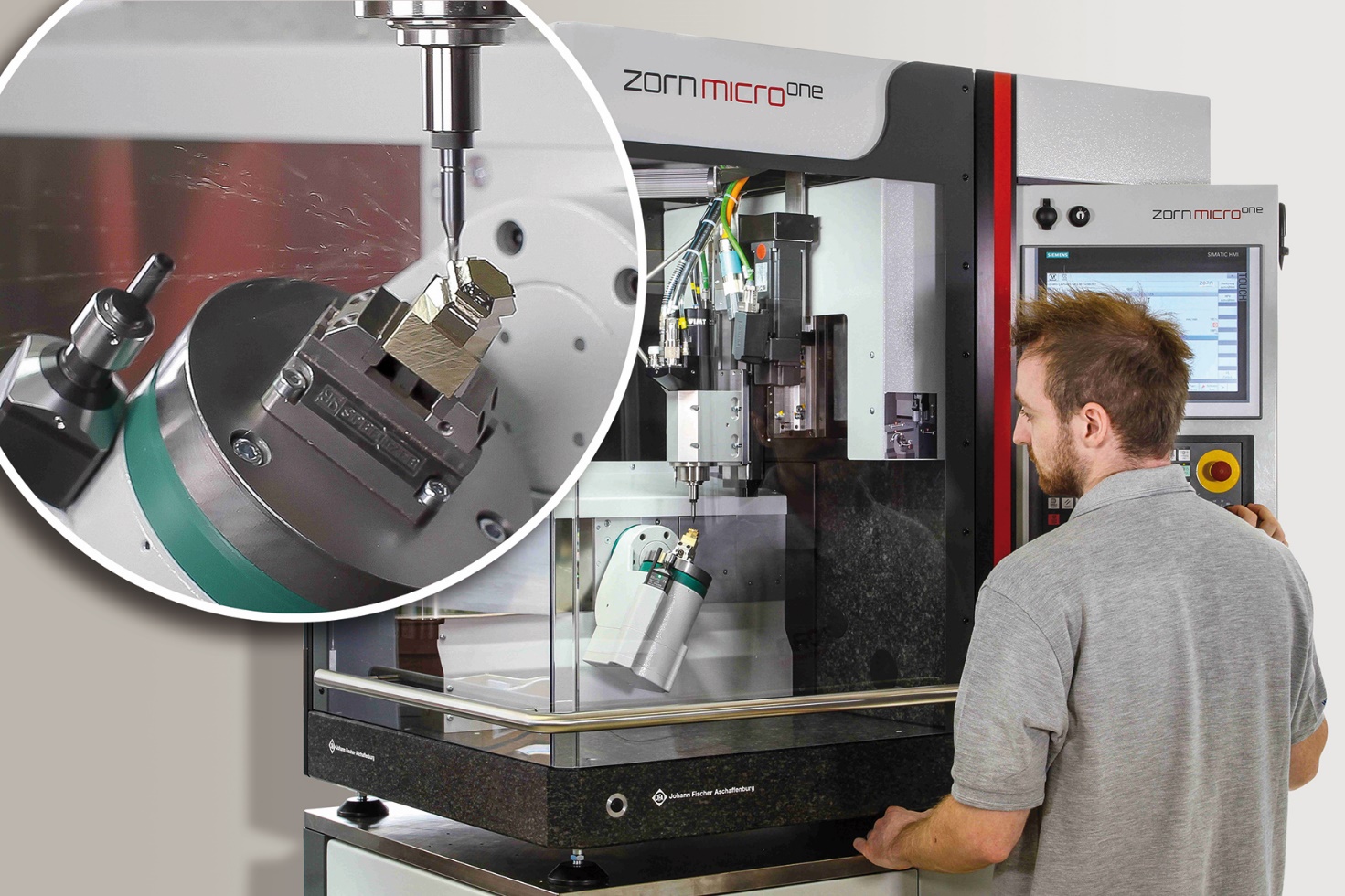

Zorn microone – das erste Mikro-CNC-Bearbeitungszentrum mit fünf Achsen für die Integration in
automatisierte Montageanlagen. Modularer Aufbau und flexible Erweiterbarkeit ermöglichen vielfältige
Anwendungen.
Komplexe Kleinteile kostengünstig, schnell und präzise fertigen – darauf ist Zorn microone
spezialisiert. Das kompakte, flexibel anpassbare Produktionssystem für spanendes Bearbeiten
ist eine Entwicklung des deutschen Maschinenbau- und Automatisierungsspezialisten Zorn
Maschinenbau.
- Es benötigt lediglich 0,9 m² (760 mm x 1100 mm) Stellfläche und lässt sich leicht in automatisierte Montageanlagen integrieren.
- Zorn microone basiert auf der hochgenauen Sinumerik-840D-sl-Steuerung von Siemens.
- Mit seinen fünf simultan steuerbaren Handling-Achsen und der bis zu 75.000 U/min schnell drehenden Hochfrequenzspindel kann das System auch komplexe Werkstücke zügig bearbeiten. der Antriebe und Spindeln ermöglicht geräuscharme Maschine.

Zorn microone
Zorn microone ist modular aufgebaut: Die Bearbeitungseinheit lässt sich vom
Versorgungsmodul trennen und versetzt aufbauen – ideal, wenn wenig Platz verfügbar ist. Der
Seite 2 von 2 / 2017
Fertigungsraum ist von zwei Seiten zugänglich. Dies verbessert die Ergonomie für den
Bediener und erleichtert das Integrieren der Maschine in Montageanlagen. Das solide
Granitfundament garantiert mechanische und thermische Stabilität.
Zorn microone verbraucht erheblich weniger Energie als größere Werkzeugmaschinen, weil sie
wesentlich kleinere Massen bewegt.
Da das System ohne Spindel, Getriebe und drehende Antriebsteile auskommt, ist es zudem sehr leise. Zorn microone benötigt keine Nasskühlung. Anwender kommen daher mit weniger Chemikalien aus. Sie profitieren von geringeren Entsorgungskosten und entlasten die Umwelt.
Da das System ohne Spindel, Getriebe und drehende Antriebsteile auskommt, ist es zudem sehr leise. Zorn microone benötigt keine Nasskühlung. Anwender kommen daher mit weniger Chemikalien aus. Sie profitieren von geringeren Entsorgungskosten und entlasten die Umwelt.
Zorn microone ist als flexibles Bearbeitungssystem ausgelegt. Der seitliche Zugang dient als
Schnittstelle für die Integration in eine Montageanlage. Bauteile lassen sich durch Paletten
oder magazinierte Lösungen zuführen. Auch der Einsatz anderer bewährter Zuführgeräte ist
möglich – vom Wendelförderer mit Linearstrecke bis hin zu optischen Systemen. Die
Nachbearbeitung mithilfe optischer oder taktiler Prüfsysteme ist ebenso möglich wie viele
weitere Bearbeitungsschritte.
Auf Basis eines microone-Versorgungsmoduls hat Zorn zudem eine Roboterzelle realisiert. Der an der Oberseite montierte Gelenkarmroboter kann bis zu drei Bearbeitungszentren bedienen. Die kleinste Ausbaustufe mit einer Zorn microone und einer Automatisierungszelle kommt mit nur 1,8 m² Standfläche aus. Im Vollausbau mit drei Zorn microone benötigt das System 6,8 m².
Auf Basis eines microone-Versorgungsmoduls hat Zorn zudem eine Roboterzelle realisiert. Der an der Oberseite montierte Gelenkarmroboter kann bis zu drei Bearbeitungszentren bedienen. Die kleinste Ausbaustufe mit einer Zorn microone und einer Automatisierungszelle kommt mit nur 1,8 m² Standfläche aus. Im Vollausbau mit drei Zorn microone benötigt das System 6,8 m².
Optional liefert Zorn passgenaue Brandlösch- und Abluftanlagen für sein innovatives
Bearbeitungszentrum.
