Micro-usinage

NOTRE

est synonyme d’efficacité énergétique et de micro-usinage compact sans compromis.

Le ZORN microone est un centre d’usinage de précision extrêmement compact et petit pour le fraisage, le perçage et la rectification de pièces miniatures en mouvement coordonné, y compris la structure en construction modulaire.

microone

avec chargeur de barres et
cellule d'automatisation

PLEINS FEUX SUR
la durabilité
dans la production

Avec le ZORN microone, nous avons créé un produit innovant et moderne, qui préserve notre environnement, est produit de manière durable et est en même temps intéressant du point de vue de la gestion d’entreprise.

Par rapport à une machine CNC traditionnelle

consommation d’énergie réduite

plus petite
Surface au sol

moins
_{d’émissions de CO2}

PRIMÉ
Centre de micro-usinage

En octobre 2023, notre entreprise a été récompensée deux fois en l’espace de quelques jours.

Porte-outils,
Magasin d'outils et
Moyens de serrage

AUTRES
Méthodes d’usinage

En tant que centre de micro-usinage classique, le ZORN microone prévoit toutefois, dans son développement, d’intégrer d’autres méthodes d’usinage. La broche haute performance actuellement utilisée peut alors être remplacée par exemple par une unité optique laser ou par une unité de dosage, de sorte que le soudage laser, le marquage, le collage ou d’autres tâches de dosage et de contrôle sont également des domaines d’application possibles.

Magasin d'outils

Magasin d'outils individuel

Le magasin d’outils étendu peut contenir jusqu’à 40 outils, ce qui permet de gagner de la place. Les outils sont remplacés par un système de tiroirs et sont accessibles même pendant le fonctionnement. Le magasin standard peut contenir six outils. Le type de porte-outils peut être choisi librement, en fonction de différents facteurs.

Système de changement d’outils pour magasin d’outils de grande capacité

Magasin d’outils standard, ISO10 avec 6 emplacements

Magasin d’outils pouvant contenir jusqu’à 40 outils

Broches et
Serrage d’outils

Courtes distances

Quelle que soit la variante de porte-outils, les outils sont toujours entraînés sur l’axe principal et changés le plus près possible de la table de travail. Dans ce cas, les distances courtes et la mesure de la longueur directement sur la table de travail sont des avantages considérables.

Automation

TOUT
d’un seul fournisseur

Dès la conception du ZORN microone, tout a été prévu pour faciliter les automatisations futures. En particulier pour la manipulation de petits composants, nous pouvons nous appuyer sur notre vaste expérience de presque 40 ans dans la construction de machines spéciales

Siemens

Fanuc

Modulaire
Flexible
Compacte

Automatisation

En règle générale, le module d’automatisation est utilisé comme appareil d’alimentation et de prélèvement. Plusieurs variantes de la technique d’alimentation sont disponibles à cet effet. En alternative ou en complément à cette utilisation, d’autres processus de fabrication peuvent être intégrés afin d’enchaîner d’autres modules à la place d’autres microones.

Unité d'approvisionnement

Le module d'alimentation abrite l'alimentation électrique avec la commande et tous les autres équipements auxiliaires.

Unité d’usinage

Le module d’usinage peut être positionné selon les envies (la longueur maximale des câbles doit être prise en compte). En outre, il peut également être intégré dans des installations de montage, tandis que le module d'alimentation reste à l'extérieur.

Espace au sol de 0,9 m² maximum
s’adapte à une europalette

Rendement
maximal
pour la valeur caractéristique
de rendement / m²

UN PRÉCIEUX
gain de place

Cellule de production modulaire

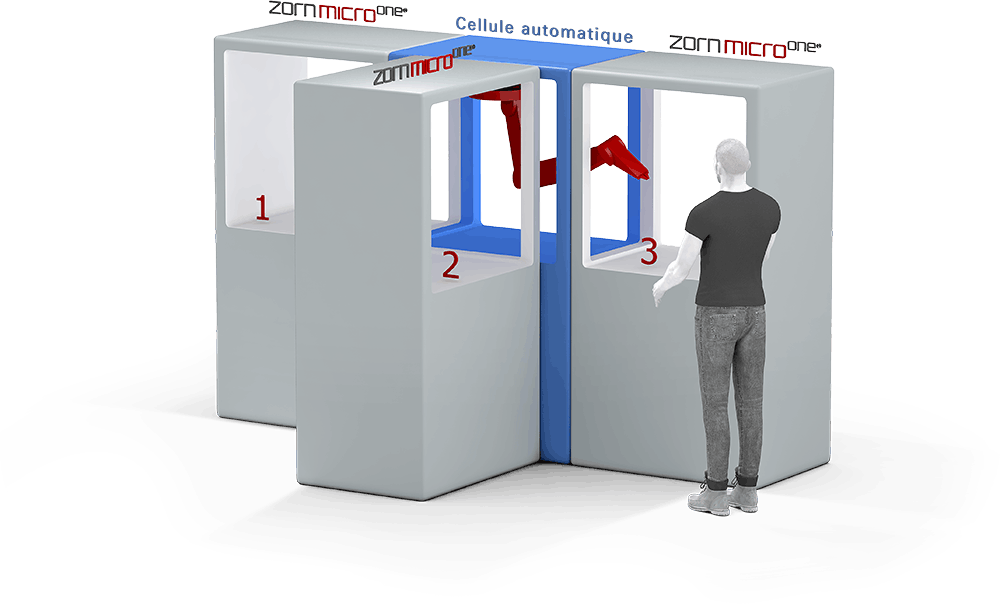

La cellule de production modulaire est adaptée dans les moindres détails à la taille et au design des microones. Grâce à son montage au plafond, le robot dispose d’une flexibilité maximale et peut ainsi sortir de la cellule de tous les côtés et desservir jusqu’à trois microones !

Adaptable
DANS L'EXÉCUTION

Nous proposons différents modèles de cellules d’automatisation pour différentes tâches, en fonction de leur nature et de leur ampleur. Celles-ci vont du simple chargement à des traitements ultérieurs complexes ou à un ou plusieurs enchaînements. Les options d’approvisionnement en composants sont également particulièrement diversifiées, qu’il s’agisse de matières premières ou de composants déjà préfabriqués.

Alimentation des composants
POUR TOUTES LES VARIANTES D'AUTOMATISATION

Convoyeur à copeaux
ÉVACUATION DES COPEAUX

Le convoyeur de copeaux se compose d'un tapis roulant (en bleu sur la photo) qui couvre toute la surface du sol. Des déflecteurs permettent aux copeaux de tomber en direction du sol. À l'extrémité gauche du convoyeur de copeaux, les copeaux tombent dans une vis sans fin montée sur le côté. Celle-ci transporte les copeaux vers l'arrière, à l'extérieur de la machine. Au bout de cette vis, il y a un puits de chute où les copeaux tombent dans un bac mis à disposition.

Sécurité et ergonomie

PRÉCISION PAR
Stabilité

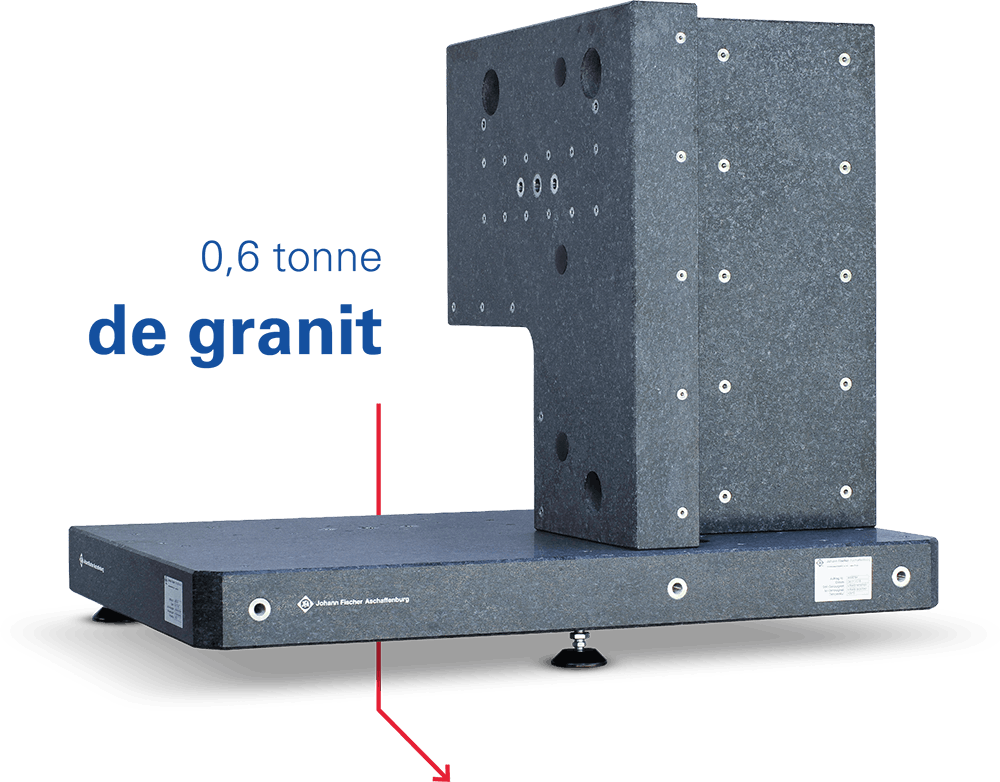

Plus la pièce est petite, plus l’exigence de précision est élevée. Les solides fondations en granit absorbent tous les mouvements du ZORN microone.

une
fondation fiable

Filtres et
Climat

Le système de filtration modulaire garantit le plus haut niveau possible de sécurité et un bon climat.

Ergonomie
QUI ENTHOUSTIASTE

L’accès idéal ainsi que le champ de vision sur la pièce à usiner permettent une utilisation efficace et effective de la machine. La hauteur de la table de travail, qui permet de voir et de saisir facilement même les plus petits composants, y contribue également.

L’accès généreux de deux côtés souligne la facilité d’utilisation et donc une situation de visibilité et d’accès optimale.

Micro-usinage

CAP VERS
un usinage
de précision moderne
dans une nouvelle dimension !

microone
